ملزمة أدوات دقيقة من QGG MPM00330
أدوات التحكم الرقمي الحاسوبي (CNC)

ملزمة أدوات دقيقة من QGG MPM00330

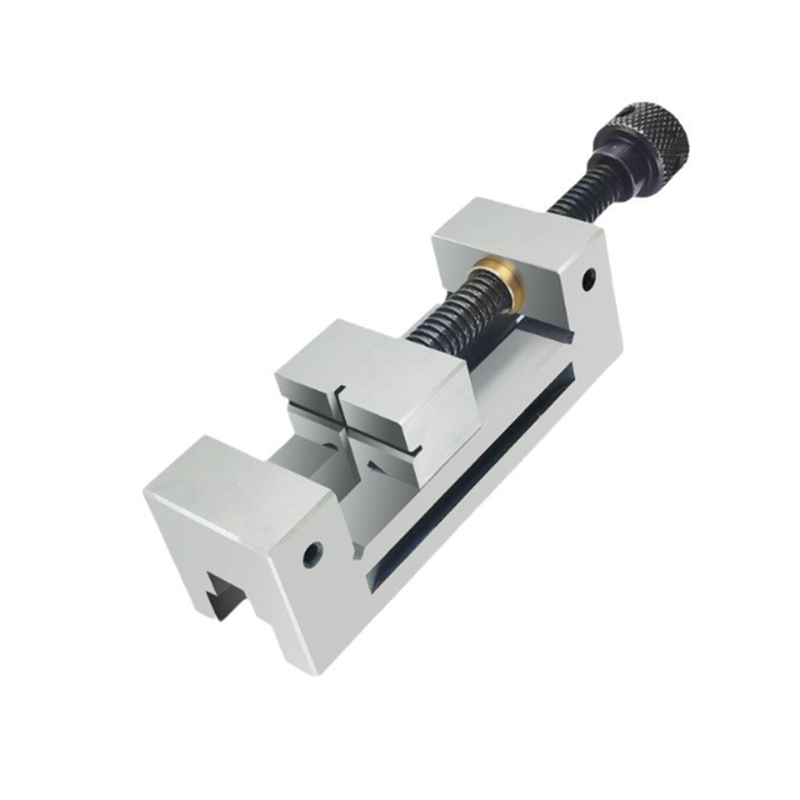

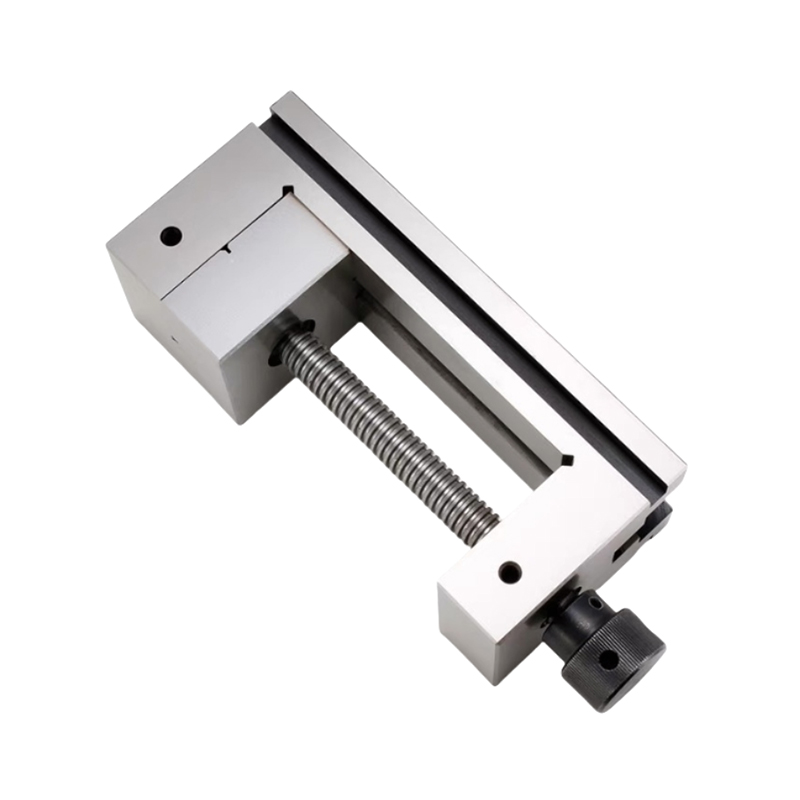

تتكون ملزمة الأدوات الدقيقة من QGG من ثلاثة أجزاء: فك الملزمة، وقضيب البرغي، وقضيب التوجيه.


يُستخدم في تطبيقات القياس والفحص الدقيقين، والطحن الدقيق، والتصنيع بالتفريغ الكهربائي، من بين أمور أخرى، وهو مناسب لمجموعة واسعة من أدوات الآلات، بما في ذلك آلات الطحن، وآلات التفريز، ومراكز التصنيع، وآلات القطع بالتفريغ الكهربائي السلكي.

    وصف

    مادة: مصنوع من سبائك فولاذية ممتازة تخضع لعملية الكربنة، مما يحقق صلابة مسطحة تتراوح بين HRC58-62.

    تصميم الهيكل:
    • عادةً ما يتم تصميم الفكوك بأخاديد على شكل حرف V متقاطعة، مما يسمح لها بملاءمة قطعة العمل بشكل أفضل، وزيادة الاحتكاك واستقرار التثبيت، ومنع قطعة العمل من الانزلاق أثناء المعالجة.
    • يتم عادةً تقوية قضبان البراغي وتثخينها، ثم يتم تدويرها لضمان الدوران السلس والمتانة، ويمكنها توفير قوة تثبيت كافية.
    • يضمن قضيب التوجيه، الذي تم صقل سطحه بدقة، حركة سلسة للفكين، مما يضمن دقة وتكرار عملية التثبيت.

    سمات

    • يتم تحقيق التوازي عند 0.005 مم لكل 100 مم، مع دقة عمودية تبلغ 0.005 مم.
    • تثبيت سريع، تشغيل بسيط ومرن.
    • يحافظ باستمرار على دقة عالية بغض النظر عن كونه متوازنًا أو منتصبًا أو مسطحًا أثناء الاستخدام.

    مواصفة

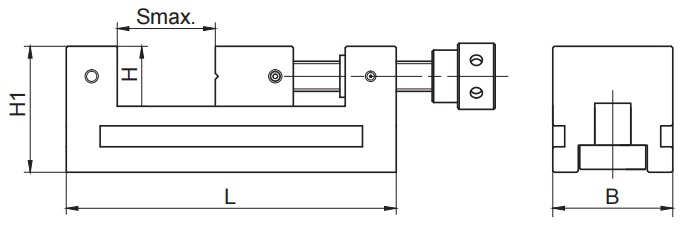

    المعلمة

    رقم الموديل

    ب

    مم

    همم

    ارتفاع 1 مم

    Smax mm

    الطول مم

    الوزن بالكيلوجرام

    QGG50

    50

    25

    50

    65

    155

    3.0

    QGG60

    60

    25

    50

    55

    110

    2.4

    QGG63

    63

    32

    65

    85

    190

    3.8

    QGG73

    73

    35

    74

    100

    210

    5.0

    QGG80

    80

    40

    84

    100

    220

    6.5

    QGG88

    88

    40

    88

    125

    250

    11.0

    QGG100

    100

    45

    95

    125

    260

    13.0

    QGG125

    125

    50

    110

    160

    300

    19.5

    QGG12A

    125

    50

    110

    210

    350

    23.0

    QGG150

    150

    50

    110

    175

    315

    23.8

    فيديو المنتج

    طلب

    1. صناعة المعالجة الميكانيكية
    يستخدم لتثبيت قطع العمل ذات الأشكال والأحجام المختلفة، مثل الأعمدة والأقراص والكتل وغيرها من قطع العمل، مما يوفر تثبيتًا مستقرًا لتقنيات المعالجة مثل الخراطة والطحن والتجليخ.

    2. صناعة القوالب
    أثناء معالجة القوالب، يمكن استخدامها لتثبيت القوالب والأجزاء الأخرى، مما يضمن دقة المعالجة وجودة القوالب.

    3. القياس الدقيق
    يمكن تثبيت قطعة العمل بإحكام على منصة القياس، مما يسهل القياس الدقيق باستخدام أدوات القياس ويضمن دقة نتائج القياس.
